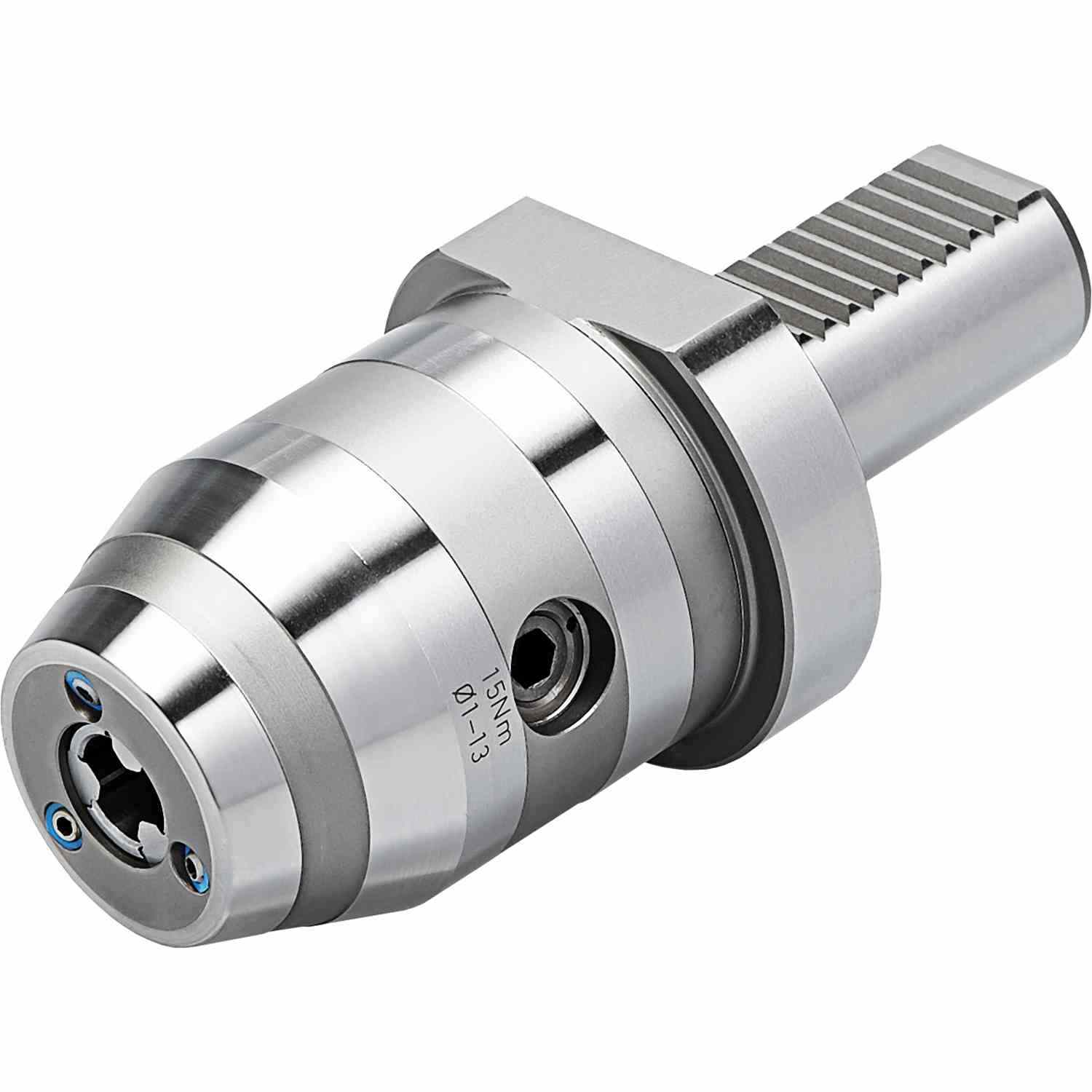

QTH VDI NC boorhouder met koelnozzels
CNC boorhouder met koeling via koelnippels aan voorzijde van de boorhouder. Voor het opnemen van gereedschappen met cilindrische schacht. VDI DIN 69880.
Technische specificaties
| Norm | DIN69880-VDI, DIN69880 |
| Gereedschap opname | Cilindrische schacht |
| Functie | Inwendig bewerken |

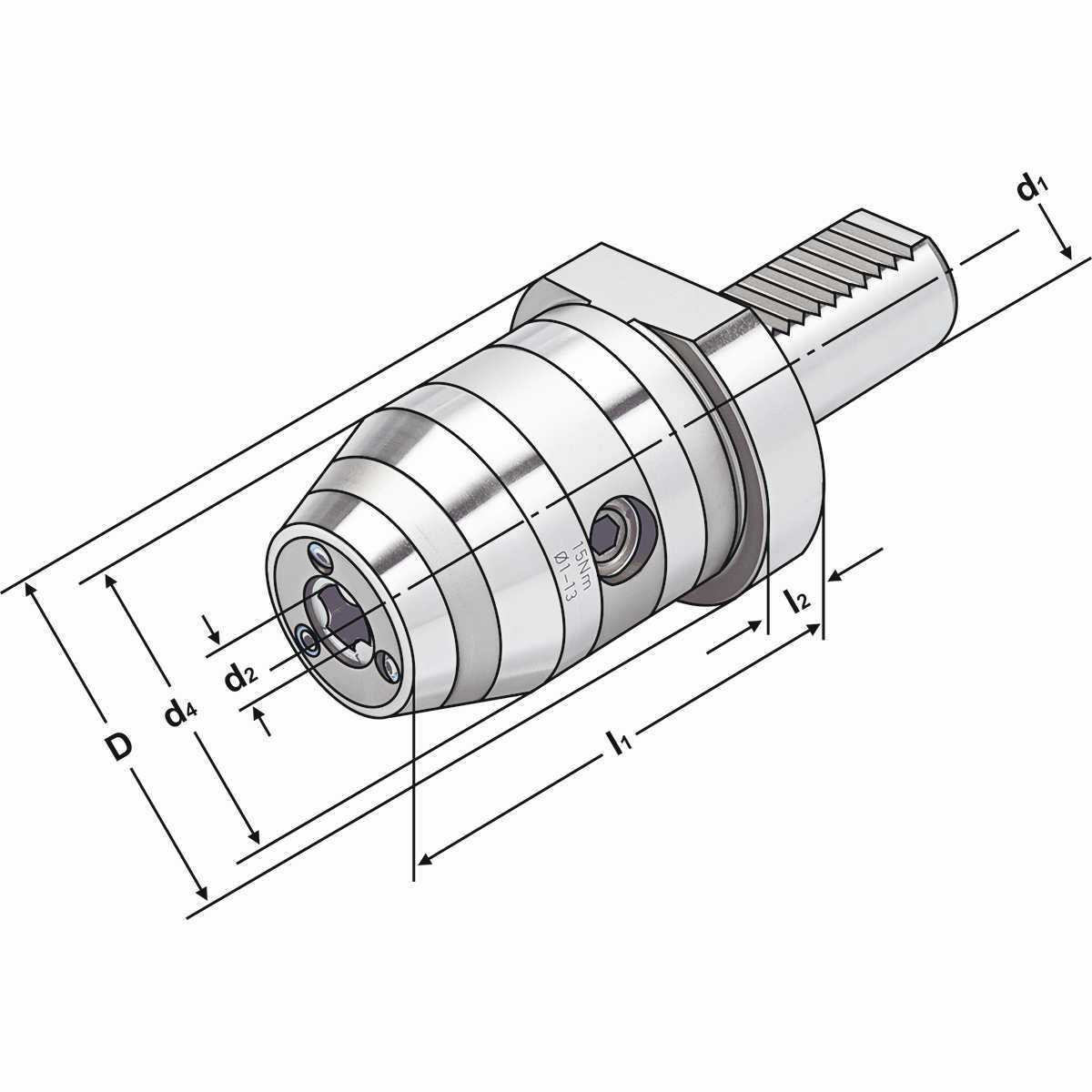

Artikelnummer | D (mm) | Gewicht (kg) | Spanbereik (mm) | d1 (mm) | d2 (mm) | d4 (mm) | l1 (mm) | l2 (mm) | Prijs | |
|---|---|---|---|---|---|---|---|---|---|---|
| 0540.1051.1610 | 40 | 0.7 | ø0.3-10 | 16 | 0.3-10 | 40 | 46 | 10 | € 323,02 | |
| 0540.1051.2010 | 50 | 0.7 | ø0.3-10 | 20 | 0.3-10 | 50 | 41 | 10 | € 323,02 | |
| 0540.1051.2513 | 55 | 1.5 | ø1.0-13 | 25 | 1.0-13 | 50 | 87 | 12 | € 359,99 | |
| 0540.1051.3013 | 68 | 2 | ø1.0-13 | 30 | 1.0-13 | 50 | 87 | 22 | € 297,55 | |
| 0540.1051.3016 | 68 | 2 | ø2.5-16 | 30 | 2.5-16 | 55 | 92 | 22 | € 319,73 | |
| 0540.1051.4013 | 83 | 2.6 | ø1.0-13 | 40 | 1.0-13 | 50 | 88 | 22 | € 304,12 | |
| 0540.1051.4016 | 83 | 2.6 | ø2.5-16 | 40 | 2.5-16 | 55 | 93 | 22 | € 323,02 | |
| 0540.1051.5016 | 98 | 3.6 | ø2.5-16 | 50 | 2.5-16 | 55 | 102 | - | € 433,93 |
0540.1051.1610
Prijs
€ 323,02
D (mm)
40
Gewicht (kg)
0.7
Spanbereik (mm)
ø0.3-10
d1 (mm)
16
d2 (mm)
0.3-10
d4 (mm)
40
l1 (mm)
46
l2 (mm)
10
0540.1051.2010
Prijs
€ 323,02
D (mm)
50
Gewicht (kg)
0.7
Spanbereik (mm)
ø0.3-10
d1 (mm)
20
d2 (mm)
0.3-10
d4 (mm)
50
l1 (mm)
41
l2 (mm)
10
0540.1051.2513
Prijs
€ 359,99
D (mm)
55
Gewicht (kg)
1.5
Spanbereik (mm)
ø1.0-13
d1 (mm)
25
d2 (mm)
1.0-13
d4 (mm)
50
l1 (mm)
87
l2 (mm)
12
0540.1051.3013
Prijs
€ 297,55
D (mm)
68
Gewicht (kg)
2
Spanbereik (mm)
ø1.0-13
d1 (mm)
30
d2 (mm)
1.0-13
d4 (mm)
50
l1 (mm)
87
l2 (mm)
22
